Технический обзор морских ветроэнергетических установок: инженерные решения и эксплуатационные особенности

Морские ветроэнергетические установки представляют собой сложные инженерные системы, требующие комплексного подхода к проектированию, монтажу и обслуживанию. В данном материале рассматриваются ключевые технические аспекты офшорных ветропарков, включая типы фундаментов, характеристики турбин и специфику работы в морских условиях.

Типы фундаментных конструкций для морских ветроустановок

Выбор типа фундамента является критическим решением при проектировании морской ветроэнергетической установки. Основные факторы, влияющие на этот выбор, включают глубину воды, характеристики морского дна, ледовую обстановку и сейсмическую активность региона. Современные энергоресурсы требуют надежных и долговечных решений, способных выдерживать экстремальные нагрузки.

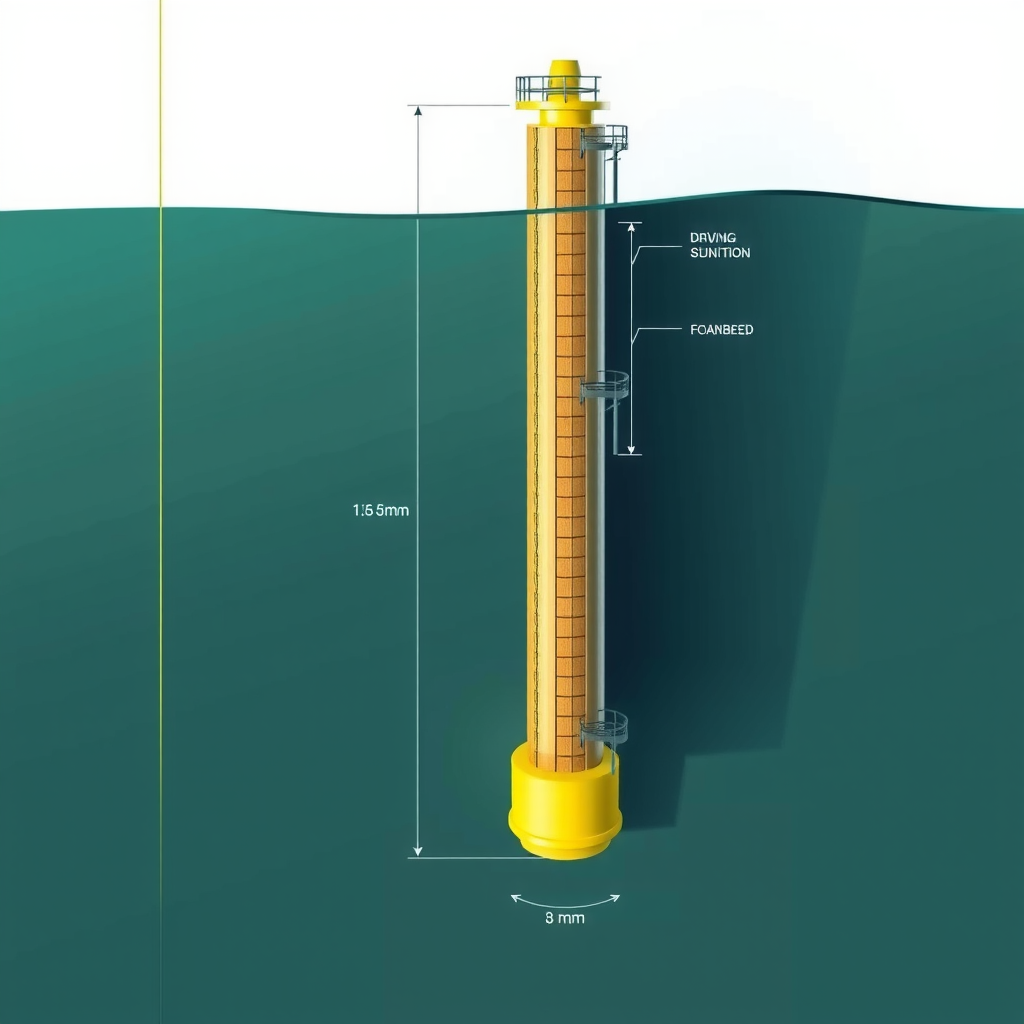

Монопильные фундаменты остаются наиболее распространенным решением для глубин до 30 метров. Эти конструкции представляют собой стальные трубы диаметром 4-8 метров, забиваемые в морское дно на глубину до 40 метров. Монопили обеспечивают достаточную устойчивость при относительно невысоких затратах на производство и монтаж. Типичная масса такой конструкции составляет 600-1200 тонн в зависимости от параметров турбины и условий установки.

Гравитационные основания применяются на глубинах до 50 метров и представляют собой массивные бетонные или стальные конструкции, удерживающиеся на дне за счет собственного веса. Масса таких фундаментов может достигать 3000-6000 тонн. Преимуществом данного типа является возможность изготовления на берегу и транспортировки к месту установки в готовом виде, что снижает объем работ в открытом море.

Для больших глубин (30-60 метров) используются треножные и четырехопорные конструкции (jacket foundations). Эти решения заимствованы из нефтегазовой отрасли и адаптированы для нужд энергетики. Конструкция состоит из стальной решетчатой рамы, закрепленной на морском дне с помощью свай. Такой подход обеспечивает высокую устойчивость при меньшей массе по сравнению с монопилями аналогичной несущей способности.

Технические характеристики современных морских ветротурбин

Современные морские ветроустановки значительно превосходят наземные аналоги по мощности и размерам. Типичная мощность офшорной турбины составляет 8-15 МВт, при этом ведущие производители уже представили прототипы мощностью до 18 МВт. Диаметр ротора достигает 220-260 метров, что сопоставимо с высотой 80-этажного здания.

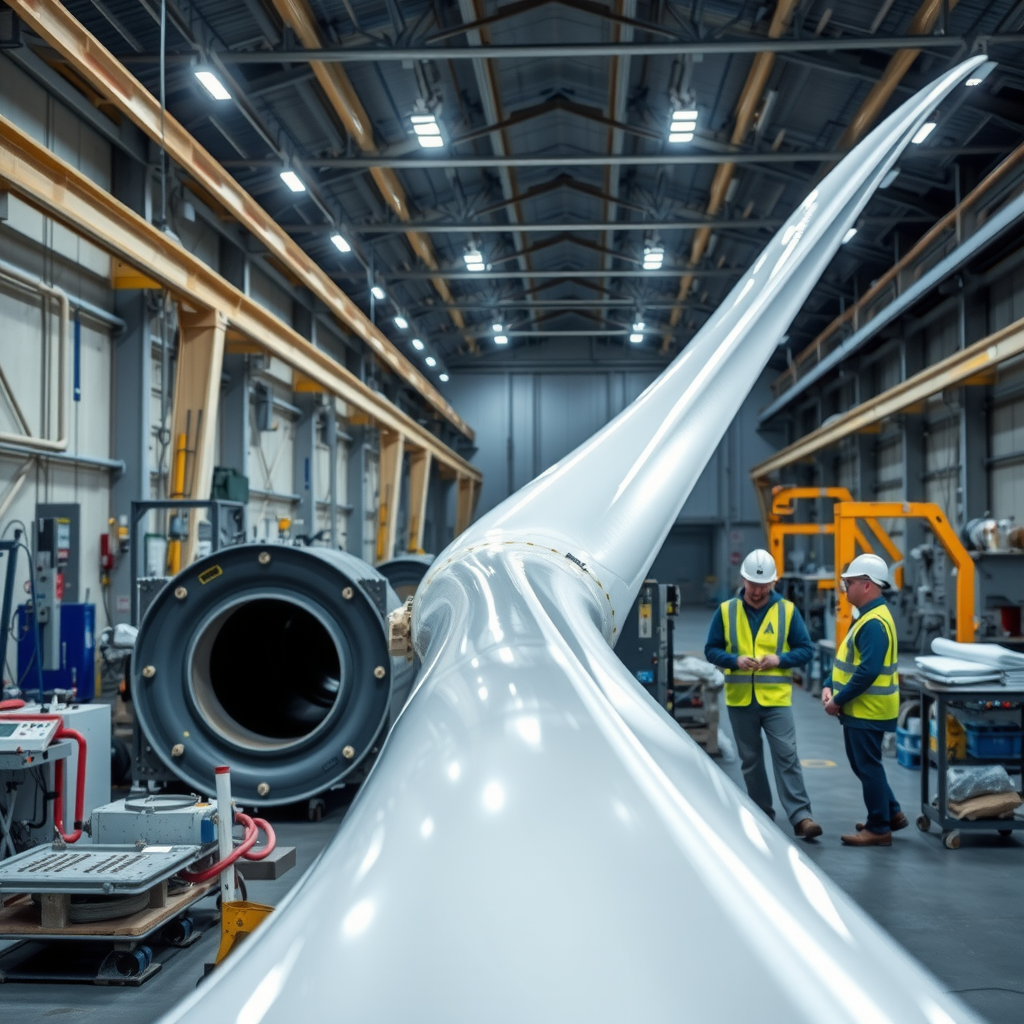

Лопасти изготавливаются из композитных материалов на основе стекловолокна и углеродного волокна. Современные технологии позволяют создавать лопасти массой до 35 тонн при длине более 100 метров. Конструкция лопасти включает несущий лонжерон, аэродинамическую оболочку и систему молниезащиты. Особое внимание уделяется защите передней кромки от эрозии, вызываемой дождем и частицами соли.

Генераторная система морских турбин обычно использует синхронные генераторы с постоянными магнитами, обеспечивающие высокую эффективность преобразования механической энергии в электрическую. Коэффициент полезного действия современных генераторов превышает 96%. Система управления турбиной включает датчики скорости ветра, направления, вибрации и температуры, позволяющие оптимизировать работу установки в реальном времени.

Особенности морской среды и их влияние на конструкцию

Морская среда создает уникальные вызовы для энергетического оборудования. Коррозионное воздействие соленой воды требует применения специальных защитных покрытий и катодной защиты металлических конструкций. Стальные элементы покрываются многослойными системами защиты, включающими эпоксидные грунты, промежуточные слои и полиуретановые финишные покрытия общей толщиной до 500 микрометров.

Биологическое обрастание подводных частей конструкций представляет серьезную проблему. Колонии моллюсков, водорослей и других морских организмов могут достигать толщины 30-50 см за несколько лет эксплуатации. Это увеличивает гидродинамическую нагрузку на фундамент и может привести к изменению резонансных частот конструкции. Для борьбы с обрастанием применяются специальные антифаулинговые покрытия и периодическая очистка подводных поверхностей.

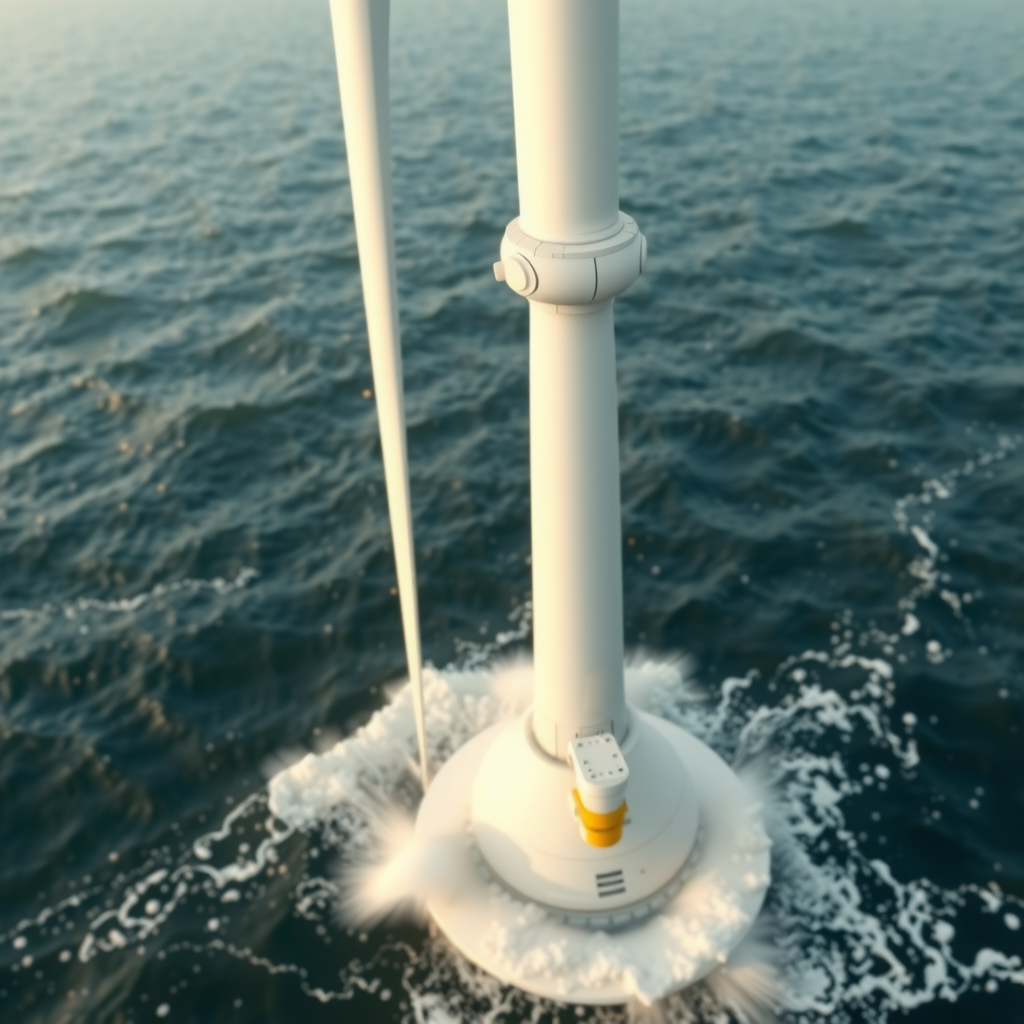

Волновые нагрузки являются одним из определяющих факторов при проектировании морских ветроустановок. В штормовых условиях высота волн может достигать 15-20 метров, создавая циклические нагрузки на фундамент величиной в сотни тонн. Конструкция должна выдерживать не только статические нагрузки, но и усталостные повреждения, накапливающиеся за 25-30 лет эксплуатации.

Ледовая обстановка в северных регионах добавляет дополнительные требования к конструкции. Движущийся лед может создавать нагрузки до 10 МН на опорную конструкцию. В таких условиях применяются усиленные фундаменты конической формы, способствующие разрушению льда при контакте. Энергоресурсы северных морей требуют особого подхода к проектированию и эксплуатации оборудования.

Логистика монтажа и обслуживания офшорных установок

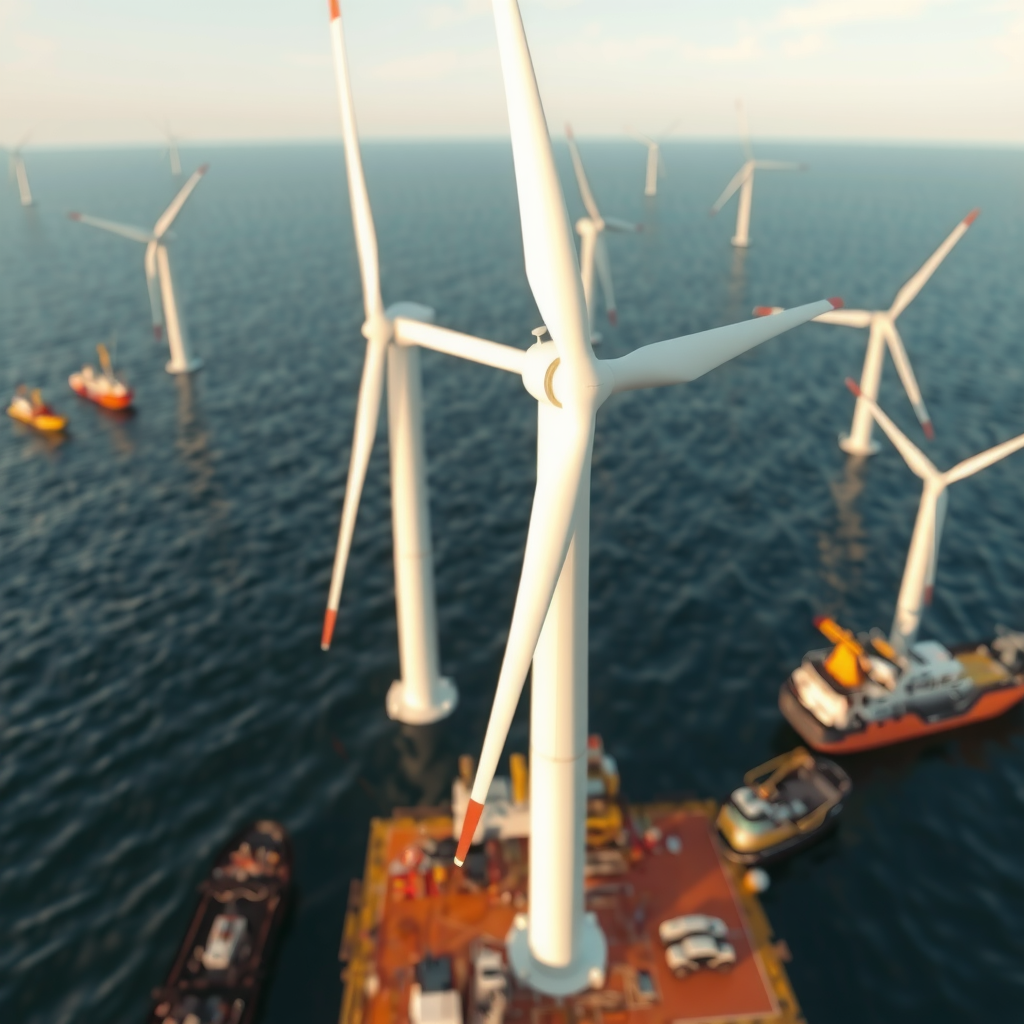

Монтаж морской ветроустановки представляет собой сложную логистическую операцию, требующую специализированного оборудования и благоприятных погодных условий. Для установки турбин используются специальные суда-краны с грузоподъемностью до 3000 тонн и возможностью работы на глубинах до 70 метров. Стоимость аренды такого судна составляет 150-250 тысяч евро в сутки, что делает эффективное планирование работ критически важным.

Процесс установки включает несколько этапов. Сначала монтируется фундамент, затем устанавливается башня, состоящая из 3-5 секций. После этого на башню поднимается гондола с генератором и механизмом поворота. Завершающим этапом является установка лопастей, которые могут монтироваться как по отдельности, так и в сборе с ротором. Полный цикл установки одной турбины занимает 2-4 дня при благоприятных погодных условиях.

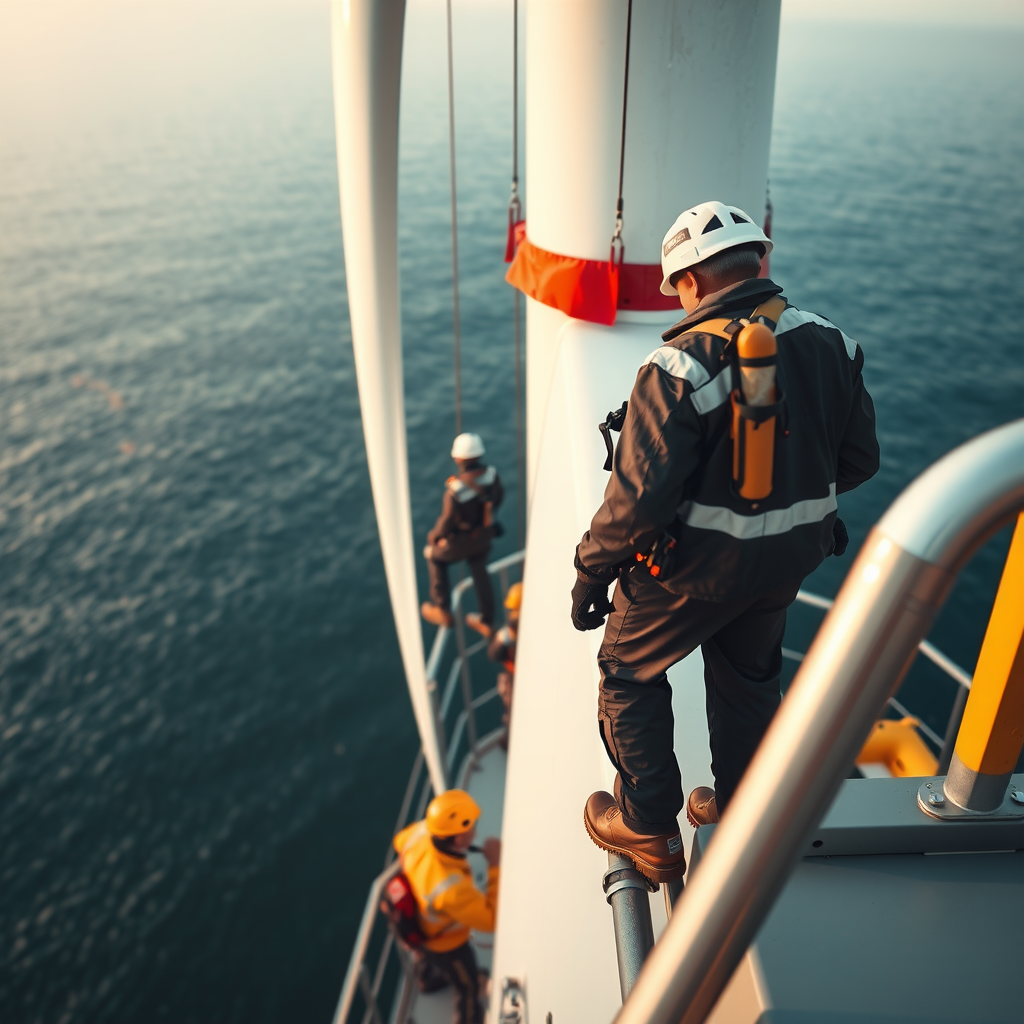

Обслуживание морских ветроустановок требует регулярных инспекций и профилактических работ. Плановое техническое обслуживание проводится 2-4 раза в год и включает проверку механических систем, электрооборудования, смазку подшипников и замену расходных материалов. Доступ к турбинам осуществляется с помощью специальных судов снабжения или вертолетов в зависимости от погодных условий и удаленности от берега.

Системы мониторинга состояния (Condition Monitoring Systems) позволяют отслеживать работу турбины в режиме реального времени и прогнозировать возможные отказы. Датчики вибрации, температуры и акустической эмиссии передают данные на береговой центр управления, где специалисты анализируют информацию и планируют необходимые ремонтные работы. Такой подход позволяет сократить незапланированные простои и оптимизировать затраты на обслуживание.

Электрическая инфраструктура морских ветропарков

Передача электроэнергии от морских ветроустановок на берег требует сложной кабельной инфраструктуры. Внутрипарковые кабели соединяют отдельные турбины с офшорной подстанцией, где происходит повышение напряжения с 33-66 кВ до 132-220 кВ для передачи на берег. Морские кабели имеют специальную конструкцию с усиленной изоляцией и броней для защиты от механических повреждений.

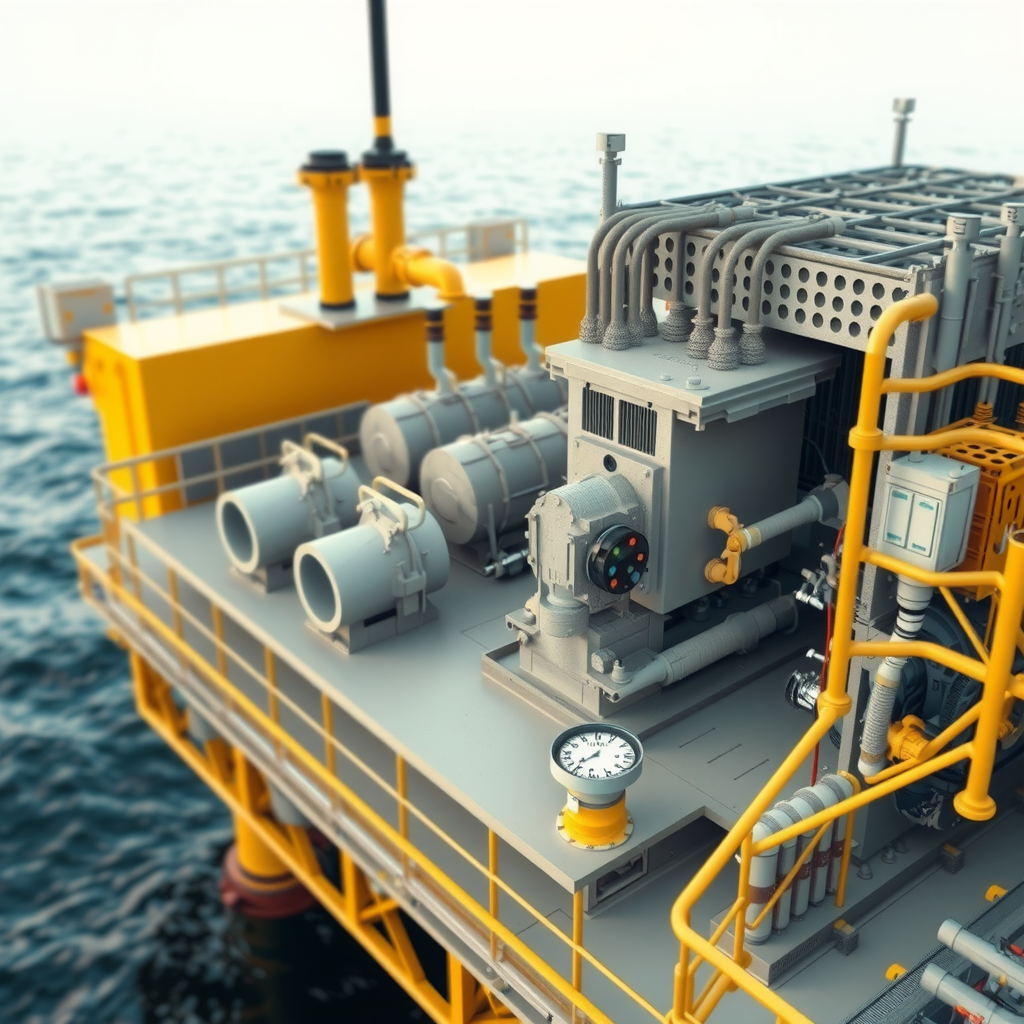

Офшорная подстанция представляет собой платформу массой до 10000 тонн, на которой размещены трансформаторы, распределительные устройства и системы управления. Для крупных ветропарков мощностью более 1000 МВт может использоваться технология передачи постоянного тока высокого напряжения (HVDC), обеспечивающая меньшие потери при передаче на большие расстояния. Эффективность такой системы достигает 98-99%.

Прокладка подводных кабелей осуществляется специализированными судами, оснащенными системами динамического позиционирования и кабелеукладочным оборудованием. Кабель укладывается в траншею глубиной 1-3 метра для защиты от якорей судов и донного траления. В местах пересечения с судоходными путями глубина заложения может увеличиваться до 5-7 метров. Стоимость прокладки одного километра морского кабеля составляет 1-3 миллиона евро в зависимости от глубины и условий дна.

Перспективы развития технологий

Развитие морской ветроэнергетики направлено на увеличение единичной мощности турбин и освоение больших глубин. Плавучие ветроустановки открывают доступ к ресурсам глубоководных акваторий, где скорость ветра выше и стабильнее. Технологии плавучих платформ включают полупогружные конструкции, платформы с натяжными связями и баржевые решения. Первые коммерческие проекты плавучих ветропарков уже реализованы в Норвегии, Португалии и Японии.

Цифровизация и применение искусственного интеллекта позволяют оптимизировать работу ветропарков. Системы прогнозирования выработки на основе метеорологических данных и машинного обучения повышают точность планирования на 15-20%. Алгоритмы управления учитывают взаимное влияние турбин в парке и оптимизируют углы установки лопастей для максимизации общей выработки.

Интеграция систем хранения энергии на офшорных платформах рассматривается как перспективное направление для сглаживания колебаний выработки. Батарейные системы емкостью 50-100 МВт·ч могут устанавливаться на подстанциях, обеспечивая стабильность поставок электроэнергии в сеть. Альтернативным решением является производство водорода непосредственно на морских платформах с использованием электролизеров, что позволяет транспортировать энергию в химической форме.
