Модульные системы накопления энергии: революция в стабильности электросетей

Модульные системы накопления энергии на основе батарей становятся критически важным элементом современной энергетической инфраструктуры. Эти решения обеспечивают беспрецедентную гибкость в управлении нагрузкой, интеграции возобновляемых источников энергии и поддержании стабильности электросетей в условиях растущего спроса.

Архитектура модульных систем хранения

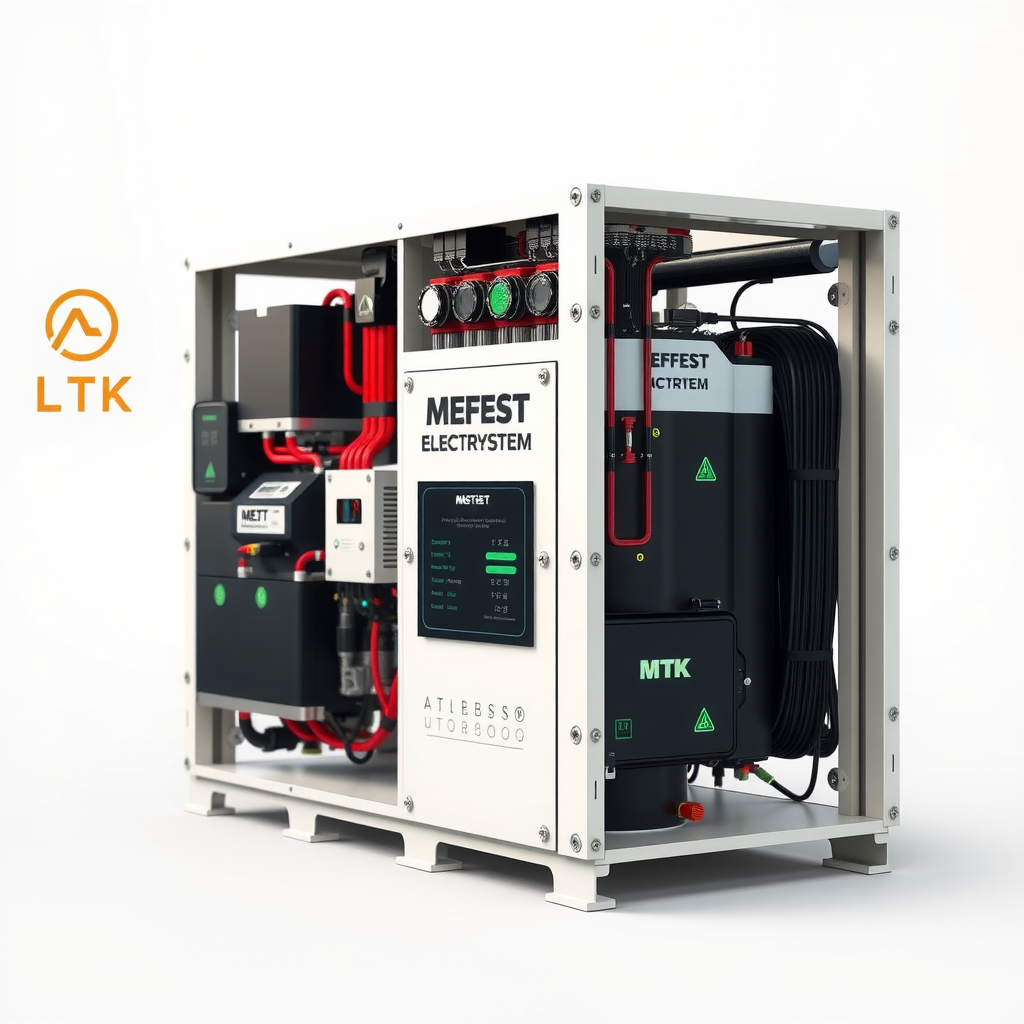

Современные модульные системы накопления энергии представляют собой масштабируемую архитектуру, состоящую из стандартизированных блоков батарей, интегрированных систем управления и силовой электроники. Каждый модуль функционирует как автономная единица, способная работать независимо или в составе более крупной системы, что обеспечивает исключительную гибкость развертывания.

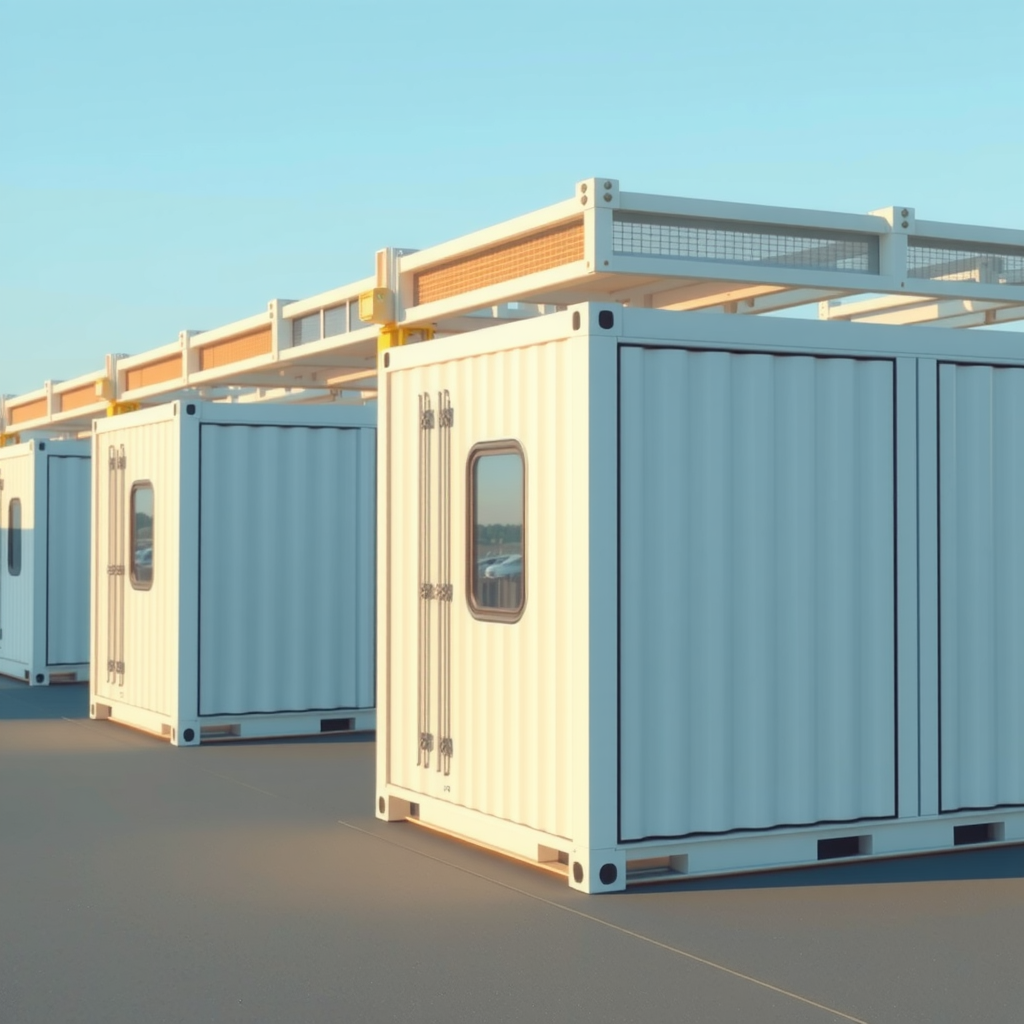

Типичный модуль включает литий-ионные батареи емкостью от 1 до 5 МВт·ч, инверторы мощностью до 2 МВт, системы терморегулирования и многоуровневые системы безопасности. Контейнерное исполнение позволяет быстро развертывать и масштабировать установки без необходимости строительства специализированных зданий, что существенно сокращает сроки реализации проектов.

Ключевым преимуществом модульного подхода является возможность поэтапного наращивания мощности в соответствии с растущими потребностями. Операторы могут начать с минимальной конфигурации и постепенно добавлять модули по мере необходимости, оптимизируя капитальные затраты и минимизируя финансовые риски на начальных этапах проекта.

Технические характеристики и производительность

Современные модульные системы демонстрируют впечатляющие технические параметры. Время отклика на изменение нагрузки составляет менее 20 миллисекунд, что позволяет эффективно стабилизировать частоту в сети и компенсировать внезапные колебания генерации от возобновляемых источников энергии. Эффективность цикла заряд-разряд достигает 92-95%, что обеспечивает минимальные потери энергии при хранении.

Срок службы батарейных модулей составляет 10-15 лет при условии правильной эксплуатации, с возможностью выполнения 5000-7000 полных циклов заряда-разряда. Системы управления батареями (BMS) непрерывно мониторят состояние каждой ячейки, оптимизируя режимы работы для максимизации срока службы и предотвращения деградации.

Диапазон рабочих температур систем составляет от -30°C до +50°C благодаря интегрированным системам климат-контроля. Это позволяет развертывать установки в различных климатических зонах без потери производительности, от арктических регионов до жарких пустынных областей.

Интеграция с возобновляемыми источниками энергии

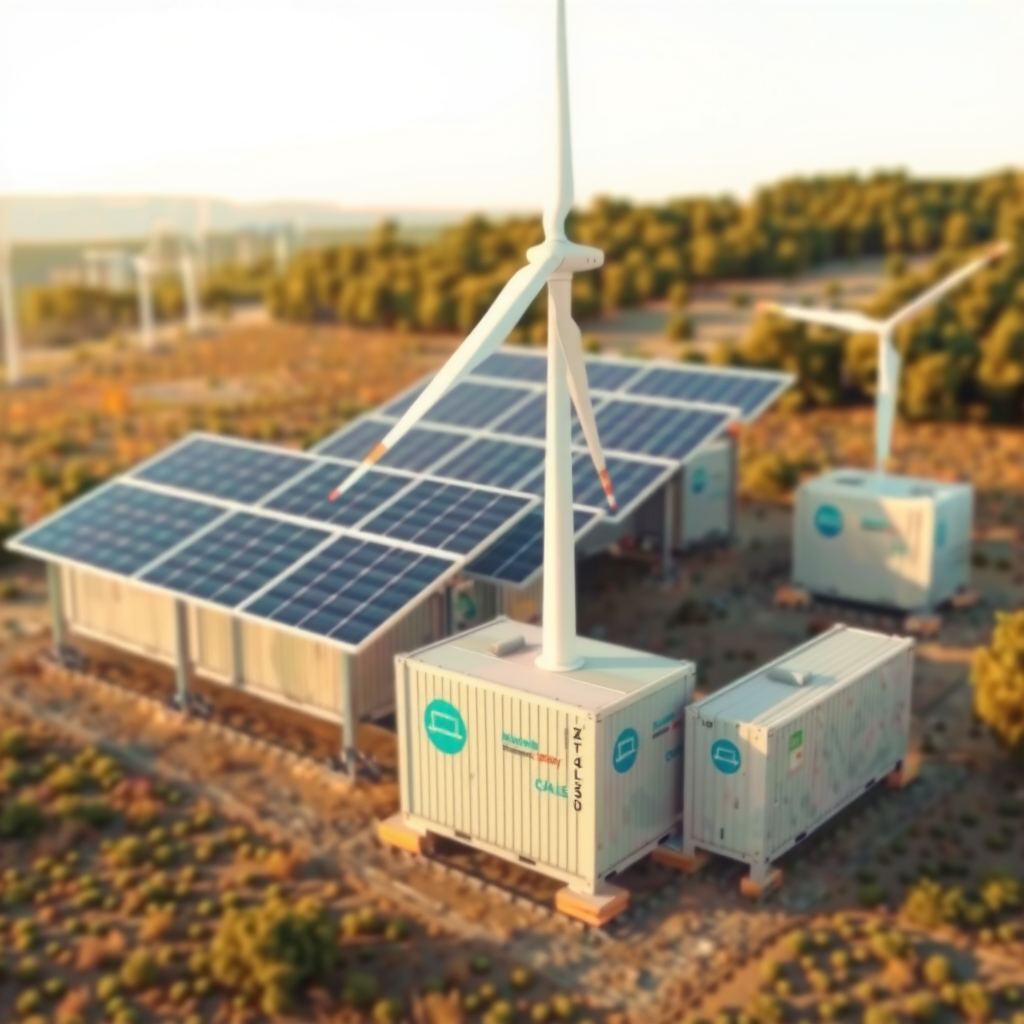

Модульные системы накопления играют критическую роль в интеграции возобновляемых источников энергии в электросеть. Солнечные и ветровые электростанции характеризуются переменной генерацией, зависящей от погодных условий и времени суток. Батарейные системы сглаживают эти колебания, накапливая избыточную энергию в периоды высокой генерации и отдавая её в сеть при недостатке производства.

Практические реализации демонстрируют, что сочетание солнечной электростанции мощностью 50 МВт с системой накопления 20 МВт/40 МВт·ч позволяет обеспечить стабильную выдачу мощности в сеть в течение 4-6 часов после захода солнца. Это превращает прерывистый источник энергии в диспетчеризуемый, способный участвовать в регулировании частоты и напряжения в сети.

Алгоритмы управления энергией оптимизируют циклы заряда-разряда на основе прогнозов погоды, цен на электроэнергию и потребностей сети. Системы машинного обучения анализируют исторические данные для повышения точности прогнозирования и максимизации экономической эффективности работы комплекса.

Применение для стабилизации сети

Системы накопления энергии предоставляют широкий спектр сетевых услуг, критически важных для поддержания стабильности электроснабжения. Первичное регулирование частоты осуществляется автоматически в течение секунд после отклонения, предотвращая каскадные аварии и отключения потребителей. Вторичное регулирование обеспечивает восстановление баланса мощности в течение минут.

Регулирование напряжения в узлах сети достигается за счет реактивной мощности, которую могут генерировать инверторы батарейных систем. Это особенно важно в сетях с высокой долей распределенной генерации, где традиционные методы регулирования напряжения становятся менее эффективными.

Функция «черного старта» позволяет восстанавливать электроснабжение после полного отключения сети без внешних источников питания. Батарейные системы обеспечивают начальную мощность для запуска генерирующих установок, что критически важно для повышения устойчивости энергосистемы к крупномасштабным авариям.

Пиковое бритье (peak shaving) снижает нагрузку на сеть в часы максимального потребления, разгружая генерирующие мощности и снижая необходимость в строительстве дорогостоящих пиковых электростанций. Экономический эффект достигается за счет арбитража цен на электроэнергию – покупки дешевой энергии в ночные часы и продажи в пиковые периоды.

Реальные проекты и результаты эксплуатации

Проект Hornsdale Power Reserve в Австралии, введенный в эксплуатацию в 2017 году, стал знаковым примером успешного применения модульных систем накопления. Установка мощностью 150 МВт/194 МВт·ч продемонстрировала способность стабилизировать частоту в сети Южной Австралии, сократив количество отключений и снизив стоимость регулирования частоты на 90%.

В Калифорнии проект Moss Landing Energy Storage Facility достиг рекордной мощности 400 МВт/1600 МВт·ч, используя модульную архитектуру для поэтапного наращивания емкости. Система обеспечивает стабильность сети в периоды высокой генерации солнечной энергии и поддерживает баланс мощности в вечерние часы пикового потребления.

Европейские проекты демонстрируют интеграцию систем накопления с оффшорными ветропарками. Установки в Северном море обеспечивают буферизацию энергии от ветрогенераторов, сглаживая колебания выдачи мощности и повышая предсказуемость генерации для операторов сети.

Экономическая эффективность и окупаемость

Стоимость модульных систем накопления энергии снизилась на 85% за последнее десятилетие благодаря масштабированию производства батарей и технологическим улучшениям. Текущая стоимость составляет $300-500 за кВт·ч установленной емкости, что делает проекты экономически привлекательными при сроке окупаемости 5-8 лет.

Множественные потоки доходов повышают рентабельность инвестиций. Системы могут одновременно участвовать в рынках регулирования частоты, арбитраже цен, предоставлении резервной мощности и отсрочке инвестиций в модернизацию сетевой инфраструктуры. Диверсификация источников дохода снижает финансовые риски и повышает устойчивость бизнес-модели.

Операционные расходы составляют 1-2% от капитальных затрат ежегодно, включая техническое обслуживание, мониторинг и страхование. Автоматизация управления и удаленный мониторинг минимизируют потребность в персонале на объекте, снижая эксплуатационные издержки.

Перспективы развития технологии

Следующее поколение модульных систем будет использовать твердотельные батареи с повышенной плотностью энергии и улучшенными характеристиками безопасности. Ожидается увеличение емкости модулей до 10 МВт·ч при сохранении стандартных габаритов контейнера, что снизит удельную стоимость установки.

Интеграция с водородными технологиями открывает возможности для долгосрочного хранения энергии. Гибридные системы будут использовать батареи для краткосрочного регулирования и водородные накопители для сезонного хранения, обеспечивая полный спектр временных масштабов балансирования энергосистемы.

Развитие технологий виртуальных электростанций позволит агрегировать распределенные системы накопления в единый управляемый ресурс. Тысячи небольших установок будут координироваться через облачные платформы, предоставляя сетевые услуги с эффективностью, сопоставимой с крупными централизованными объектами.
